魔灯WS2813灯珠规格

主要特点

●?所有元件集成在5050封装中,不需要任何其他外围元件构成一个完整的外控像素点。

●?智能反接保护,5V电源接反时不会损坏元器件。

●?内置信号整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。

●?每个像素点的三基色颜色可实现256级亮度显示,完成16777216种颜色的全真色彩显示

●?端口扫描频率2KHz/s

●?串行级联接口,能通过一根信号线完成数据的接收与解码。

●?断点续传,在单个像素点损坏的情况下,不影响整体显示效果

●?任意两点传传输距离在不超过5米时无需增加任何电路。

●?当刷新速率30帧/秒时,级联数不小于1024点。

●?数据发送速度可达800Kbps

●?光的颜色高度一致,性价比高。

?

主要应用领域

●?LED全彩发光字灯串,LED全彩软灯条硬灯条,LED护栏管。

●?LED点光源,LED像素屏,LED异形屏。

?

产品概述 ?

WS2813是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同,每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,防反接电路,还包含有高精度的内部振荡器和高精度恒流控制模块,有效保证了像素点光的颜色高度一致

具有独特的断点续传功能,实现双路信号传输,在单个像素点损坏的情况下,不影响整体色彩的显示。

数据协议采用单线归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过DO端口开始转发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少24bit像素点采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信号传输速度要求。

高达 2KHZ的端口扫描频率,在高清摄像头的扑捉下都不会出现闪烁现象,非常适合高速移动产品的使用。

250us以上的 RESET时间,出现中断也不会引起误复位,可以支持更低频率,价格便宜的MCU.

WS2813提供 18mA和 5mA两种电流版本,每种版本分别提供高亮度的版本和高性价比版本,一共4个规格。

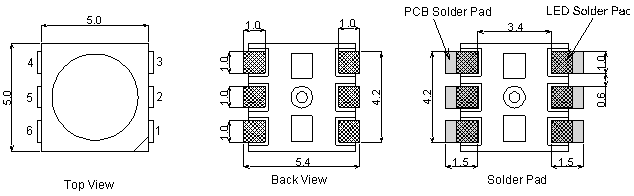

机械尺寸(单位mm)

魔灯WS2813灯珠规格

魔灯WS2813灯珠规格

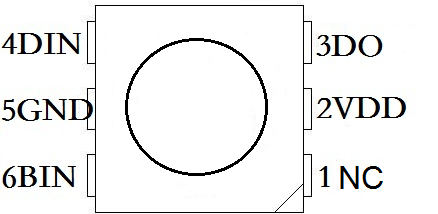

引脚功能?

序号

符号

管脚名

功 能 描 述

1

NC

空脚

PCB LAYOUT时悬空处理,连接到其他线路会引起电路工作异常

2

VDD

电源

LED 芯片供电脚,接 +5V电源

3

DO

数据输出

控制数据信号输出

4

DIN

数据输入

控制数据信号输入/辅助信号输出脚

5

GND

地线

信号接地和电源接地

6

BIN

数据输入

辅助数据信号输入脚

最大额定值(如无特殊说明,TA=25,VSS=0V

参数

符号

范围

单位

电源电压

VDD

+3.0~+5.3

V

逻辑输入电压

VI

-0.5VDD+0.5

V

工作温度

Topt

-25+60

储存温度

Tstg

-40~+120

电气参数(如无特殊说明,TA=-20~+70℃,VDD=4.5~5.5V,VSS=0V

参数

符号

最小

典型

最大

单位

测试条件

输入电流

II

——

——

±1

?A

VI=VDD/VSS

高电平输入

VIH

0.7VDD

——

——

V

DINSET

低电平输入

VIL

——

——

0.3 VDD

V

DINSET

滞后电压

VH

——

0.35

——

V

DINSET


开关特性(如无特殊说明,TA=-20~+70℃,VDD=4.5~5.5V,VSS=0V

参数

符号

最小

典型

最大

单位

测试条件

传输延迟时间

tPLZ

——

——

300

ns

CL=15pF,DIN→DOUT,RL=10KΩ

下降时间

tTHZ

——

——

120

?s

CL=300pF,OUTR/OUTG/OUTB

输入电容

CI

——

——

15

pF

——

?

?

LED 特性参数


WS2813A

WS2813B

WS2813C

WS2813D

静态电流

0.6mA

0.6mA

0.2mA

0.2mA

RGB通道恒流

18mA

18mA

5mA

5mA

红光亮度(中心值)

480mcd

360mcd

120mcd

100mcd

绿光亮度(中心值)

1500?mcd

1150?mcd

540?mcd

420mcd

蓝光亮度(中心值)

320mcd

220mcd

130mcd

110mcd

白光亮度(中心值)

2300mcd

1710mcd

790mcd

630mcd

红光波长

620-622nm

620-622nm

620-622nm

620-622nm

绿光波长

522-525nm

522-525nm

522-525nm

522-525nm

蓝光波长

467-470nm

467-470nm

467-470nm

467-470nm

数据传输时间( TH+TL=1.25?s±300ns)

T0H

0码,??电平时间

300ns~450ns

T1H

1码,??高电平时间

750ns~1000ns

T0L

0码,??低电平时间

300ns~100us

T1L

1码,??低电平时间

300ns~100us

RES

帧单位,低电平时间

300?s以上
