魔灯T-300K幻彩LED控制器简介

一、T-300K系统特点

?1、32级—65536级灰度控制,软件Gamma校正处理。

2、结合视频编播软件LedEdit,可控制规则,异形等各种点、线、面光源。

3、电脑联机,可多台控制器级联,最大支持30W个像素点,每台控制器8个端口,每端口最大支持1024灯。

4、数据传输使用优化的网络协议,可使用通用百兆交换机进行连接,控制器之间使用网线串行级联,无需外部交换机。

5、每台控制器必须通过控制器的拨码开关设置对应的IP地址,工程中更稳定

6、增强TTL或者485差分信号输出(默认TTL输出)。

7、兼容单双线IC控制,接单线IC的灯具时,无需接CLK时钟线。

二、支持芯片:

支持芯片

LedEdit软件对应型号

单台带载灯数

备注

TM1803,TM1804,TM1809,TM1812

T-300K-TM1803

8192像素

有高速和低速之分

TM1829

T-300K-TM1829

8192像素

有高速和低速之分

UCS1903,UCS1903B ,UCS1909,UCS1912

T-300K-UCS1903

8192像素

有高速和低速之分

UCS2903,UCS2909,UCS2912,

T-300K-UCS2903

8192像素

有高速和低速之分

UCS3903

T-300K-UCS1024

8192像素


UCS6909,UCS6912,UCS7009,UCS5903

T-300K-UCS6909

8192像素


TA9909

T-300K-TA9909

8192像素

有高速和低速之分

MBI6021

T-300K-MBI6021

8192像素


WS2811

T-300K-WS2811

8192像素

有高速和低速之分

INK1003

T-300K-INK1003

8192像素

有高速和低速之分

TLS3100

T-300K-TLS3100

8192像素

有高速和低速之分

SM16711

T-300K-SM16711

8192像素

有高速和低速之分

SM16716

T-300K-SM16716

8192像素


SM16726

T-300K-SM16726

8192像素


LPD6803,D705,1101

T-300K-6803

8192像素


LPD8806,LPD8809

T-300K-8806

8192像素


LPD1882,LPD1889

T-300K-1882

8192像素

有高速和低速之分

LPD6812

T-300K-6812

8192像素

有高速和低速之分

LPD6813

T-300K-6813

8192像素


P9813

T-300K-P9813

8192像素


DMX512

T-300K-DMX

1360/4096像素

兼容标准DMX512协议

TM1903,TM1904,TM1909,TM1912

T-300K-TM1903

8192像素

有高速和低速之分

WS2801,WS2803

T-300K-WS2801

8192像素


DS189

T-300K-DS189

8192像素


TLS3001,TLS3008

T-300K-TLS3001

*像素


APA102

T-300K-APA102

8192像素


BS0815

T-300K-0815

8192像素


GW6203

T-300K-GW6203

8192像素


BS0825

T-300K-0825

8192像素


BS0901

T-300K-0901

8192像素


??????注:芯片IC是256灰度级时单线IC的高速模式时端口带1024点时,帧频可达30帧/S。双线IC及单线IC低速模式时,控制器每口带灯512点时播放帧频可达30帧/S,超过512点时帧频会随着点数的增加而降低。芯片IC是32灰度级时, 控制器每口带灯1024点时播放帧频可达30帧/S。

魔灯T-300K幻彩LED控制器简介魔灯T-300K幻彩LED控制器简介


?

三、?丝印含义

外壳丝印?????????????????TTL信号(245信号)

AC IN

交流220V电源输入

COM(公共端)

GND(地线)

POWER

电源指示灯

DAT

信号

STATUS

状态指示灯

CLK

时钟

SD CARD

SD卡插槽



注:针对TTL信号的输出,控制器一定要和灯具进行供地(也就是将控制器的地线输出和灯具的地线连接到一起。)

四、?接线示意图

???????脱机级联

?

???????联机级联

?

注:1、如控制器到灯的距离超过20米时建议使用光电隔离信号传输控制方案,详细请查阅光电隔离信号传输控制方案说明书。

2、传输信号的线材建议使用质量好的网线,最好是超五类网线进行传输。

?

五、?文件存储

文件命名规则:

?

单台控制器效果命名规则

?

“00_1.led” ---------第一台控制器第1个效果 ??????

“01_1.led” ---------第一台控制器第2个效果 ??????

“02_1.led” ---------第一台控制器第3个效果 ??????

“03_1.led” ---------第一台控制器第4个效果 ??????

“04_1.led” ---------第一台控制器第5个效果 ??????

?

?

多台控制器效果命名规则

?

00_1.led” ---------第一台控制第1个效果 ????????01_1.led” ---------第一台控制第2个效果

00_2.led” ---------第二台控制第1个效果 ????????01_2.led” ---------第二台控制第2个效果

00_3.led” ---------第三台控制第1个效果 ????????01_3.led” ---------第三台控制第2个效果

00_4.led” ---------第四台控制第1个效果 ????????01_4.led” ---------第四台控制第2个效果

………

?

魔灯T-300K幻彩LED控制器简介

?

六、具体参数:

???储存卡:

????????? ???型:SD卡

?????????? ???量:128MB—2GB

?????????? ???式:FAT格式

??????????储存文件:*.led

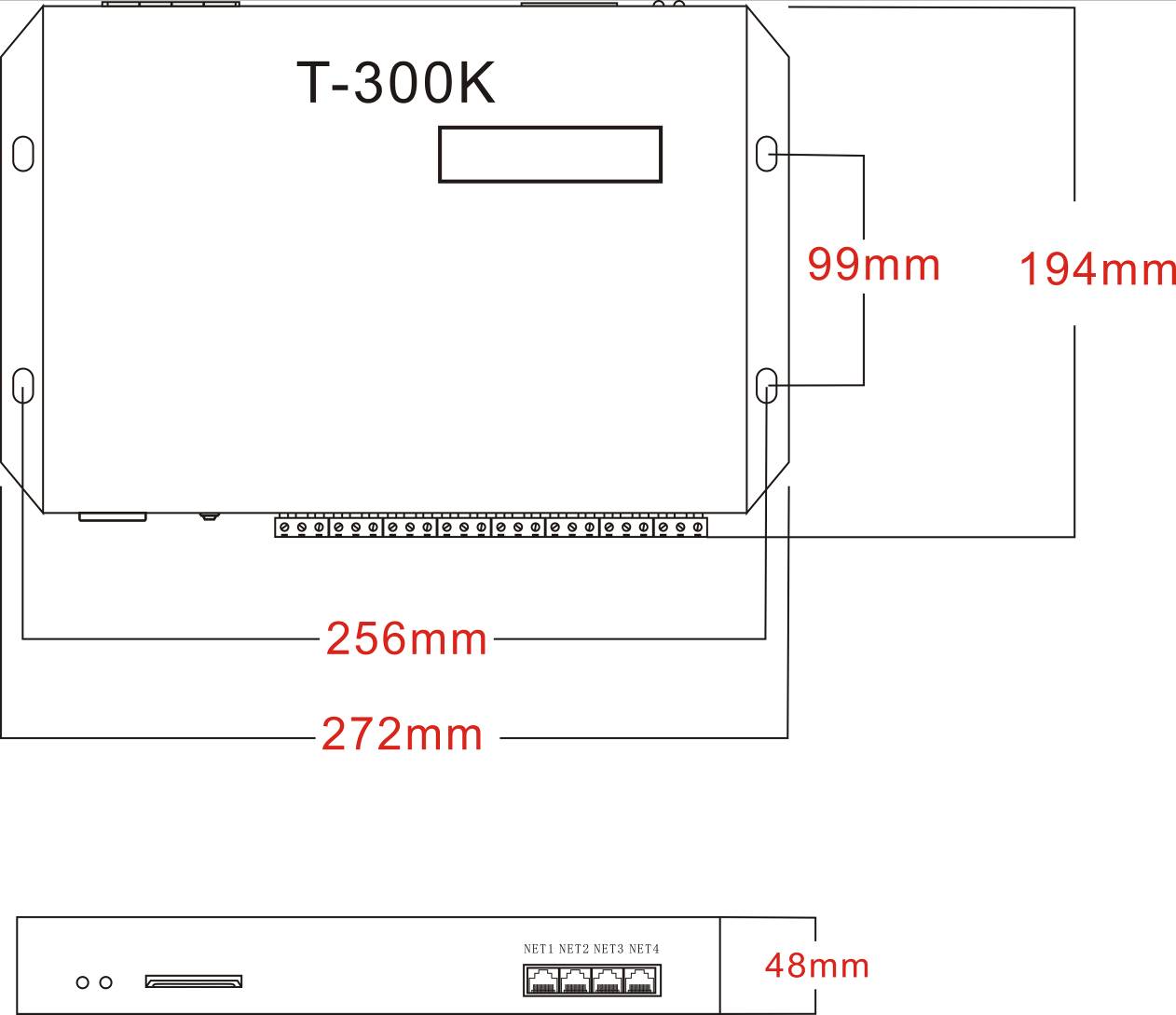

???物理参数:

?????????工作温度 -30℃—85℃ ??????????????????

??????????工作电源:AC220V输入

?????????? ???耗:5W

???量:1.8Kg带外包装(3pin接线端子*8;SD卡*1;电源线*1;纸盒*1

数据传输接口:3PIN接线端子

? ?

?

??????????:T-300K脱机控制器每个控制器必须插入一张SD卡。支持在线下载效果要SD卡里面.

注意事项:

将文件拷贝到SD卡之前,必须先对SD卡格式化,注意是每次拷贝之前都要格式化。

SD卡必须要格式化成“FAT“格式。

?

注:控制器上的SD卡不可以热插拔,即每次插拔SD卡时,必须先断开控制器的电源。

?

七、常见问题处理:

问题1:控制器上电后,指示灯正常,但灯具无效果变化

?????答:这种情况的原因有以下几点:

?????????①请检查灯具的信号线和控制器有没有正确连接。

?????????②如果是接TTL信号,灯具和控制器一定要共地,即灯具的GND(地线)要和控制器的GND(地线)接到一起。

?????????③请检查制作SD卡中效果文件*.led时所选的型号是否和当前灯具所用芯片一致。

问题2:灯具和控制器接上后。灯具频闪。

?????答:①控制器与灯具之间的地线没有连接。

?????????②SD卡里面所做的效果有误。做效果时选择的灯具芯片和实际灯具的芯片不符。

?????????灯具的供电电压不足。

?????问题3:SD卡无法格式化。

答:①首先确认SD卡的侧面的保护开关是否已经开锁。开锁的方向为SD卡金针这端。

②保护锁已经按要求设计,但依然无法格式化,如果出现这种情况多数为SD卡读卡器坏了,请更换SD卡读书器。

③如以上操作都无法解决格式化的问题,请更换SD卡,重新测试。

?????问题4:连到电脑上但是无法联机实时播放。

??答:①、电脑是IP地址设置为:192.168.60.178。

??????②、控制器的ID号是否为对应的ID。

??????③、检查网线是否有松动,或者是否按照网线国标进行压制。
